1、無壓風門的結構：
無壓風門是由門框、門扇、連桿平衡機構和重錘等部分組成。
兩扇風門分別向兩個方向開啟，通過連桿和支撐臂實現聯動，改變連桿長度可以調整風門的嚴密度。

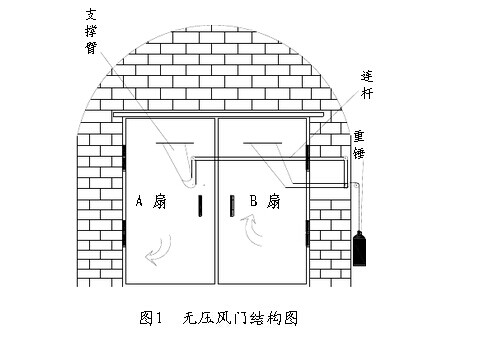

如結構圖所示，兩扇門A、B通過支撐臂及連桿C連成一個整體。當A向前運動時，另一扇門B在連桿的帶動下向后運動，這樣打開風門的阻力F只有啟動風門的氣動力和重錘的重力，因?yàn)轱L(fēng)壓差作用在風門A上的力等于作用在風門B上的力，而兩力通過連桿相互抵消，故稱為無壓風門。

2、無壓風門力平衡原理 ：

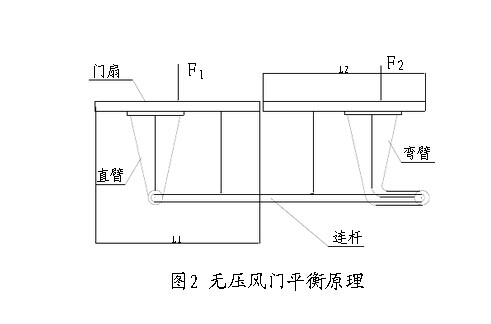

無壓風門采用壓力平衡原理，通過四連桿機構及固定在門框上的限位裝置實現兩扇風門異向同步開閉，風門關閉后使兩扇風門邊的擋風皮子嚴密接觸，具有良好的防漏風效果。由于作用在風門上的礦井負壓通過連桿機構轉化為一種內力并得到平衡，風門開關力的大小取決于重錘的重量（重錘重量一般在10kg～25kg之間）從而保證了風門打開時省力、方便靈活。如圖2所示，由于兩扇風門的面積大小近似相等，則作用在兩扇風門上的礦井負壓也大小相等，即F1≈F2，調整連桿機構是兩扇風門緊密接觸，風門處于關閉狀態，則作用于單扇上正反力矩相等。


3、無壓風門的優點
1.風門開啟力方面，無壓風門由于每組風門由兩扇小風門組成，在開閉其中一扇風門時無論開閉方向如何，另一扇風門異向開閉，此時釋放了壓力，極易開閉，力與風壓大小及方向無關；而老式風門門扇笨重，在巷道負壓較大的情況下很難開啟，需要4、5人同時方可開啟。
2.每套無壓風門有兩組風門組成，雙向隔風，無須再設反向風門；老式風門由于受巷道負壓的影響，必須安設反風門，以便在風流倒向時使用，每組有正反兩扇風門既由兩組四扇風門組成。
3．無壓風門雙面密封，漏風量?。焕鲜斤L(fēng)門有時為了減少開啟壓力，會在風門上方安設小風門，這樣增加了風門的漏風量。
4．無壓風門系統簡單，堅固耐用，不會在開啟過程中而損壞風門；老式風門由于難以開啟人們常常用重物撬、板風門易造成風門的損壞。
5．無壓風門使用的壓力平衡原理關閉平穩，安全可靠；無壓風門每組風門有兩扇門打開時斷面積較老式風門單扇門打開的面積大，容易行人、通車過料，不容易碰撞風門，而且老式風門則由于風門壓力大難以開啟容易造成夾傷行人的事故，安全性能較無壓風門差些。
6．無壓風門的整個材料由鐵制品制成防火性能好，能有效阻斷皮帶運輸巷可能發生的火災，防止火災及有害氣體進入其它巷道，防腐、防潮性能也較好，且強度大，不易變形；老式風門的門腿子由方木做成，防腐、防潮性能較差，長時間使用易壞，需要更換。
7．無壓風門在重錘的作用下，兩風門之間可實現相互閉鎖，不易造成風流短路的問題。

4、無壓風門在應用過程中的不足與改進措施
 1．風門兩扇門中間的接觸皮條頻繁摩擦，容易損壞，今后應當改善接觸皮條的材質。
 2．無壓風門門體本身的材質應當改為即輕便又強度大的材質，這樣即便于運輸又抗碰撞。
