風門限位連鎖裝置

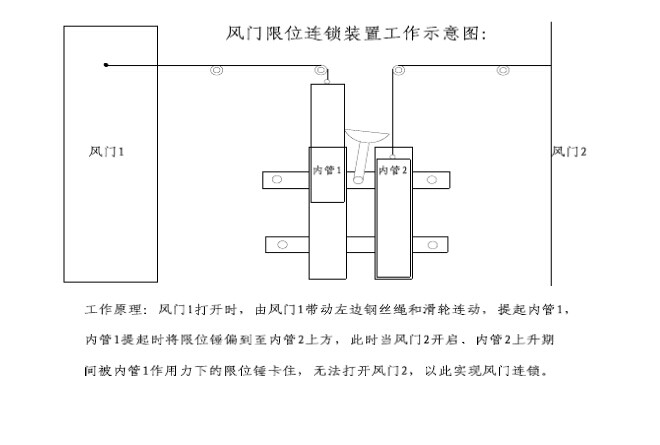

工作原理：本連鎖裝置是基于杠桿原理的基礎上衍生創新而來的。風門連鎖裝置利用鋼絲繩、滑輪傳動，兩套獨立的內管由限位錘控制，用于限制兩道相互連鎖的風門不能同時打開。（附圖）
產品優點：
1、制造成本低廉。
此連鎖裝置所使用的加工材料非常普遍，就是日常工作中使用的鋼管、螺母、螺栓等等材料，加工成本很低，制造工藝簡單?？梢岳霉ぷ髦挟a(chǎn)生的邊角料進行加工。
2、安裝、維護簡單。
連鎖裝置在安裝、維護過程當中十分方便，連鎖裝置只需要打眼固定在風門中間巷道一側即可，風門損壞或其他原因需要維修時，可將連鎖裝置的兩個內管逐個提出，風門連鎖作用失效，當風門維護完畢后，只需要將兩個內管放回原相應位置即可，風門連鎖有效。
3、連鎖效果佳。
此連鎖裝置較老式的風門連鎖裝置而言，連鎖效果非常明顯，原來的風門連鎖裝置是用單根鋼絲繩來實現連鎖，由于鋼絲繩具有彈性形變的特性，鋼絲繩長度越長，風門連鎖效果越差，井下現場出現過一道風門打開后，另一道連鎖風門還能同時打開0.5-0.8m的距離，造成風流不穩定因素，嚴格的來講風門連鎖裝置是失效的。而風門限位連鎖裝置投入使用后，在現場實驗過程中，將一道風門打開后，另一道連鎖風門最多能同時打開0.1-0.3米的距離，對風流不會造成什么影響。

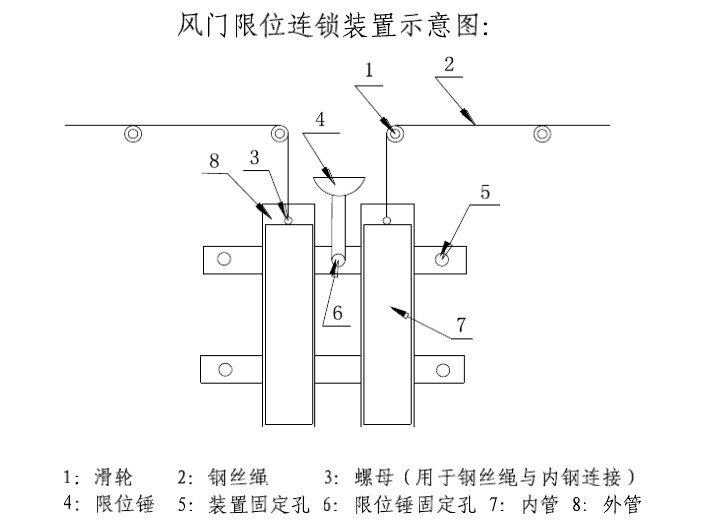

風門連鎖裝置規格示意圖單位：mm

1、滑輪 2、鋼絲繩 3、螺母（用于鋼絲繩與內剛連接）4、限位錘
5、裝置固定孔 6、限位錘固定孔 7、內管 8、外管

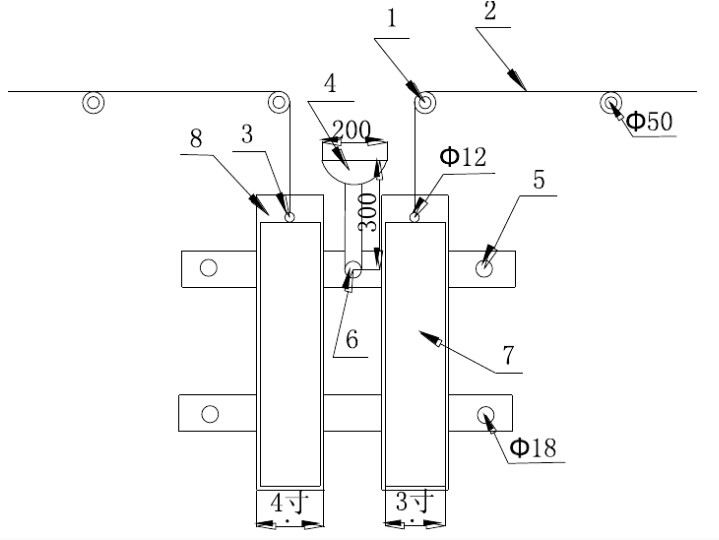

風門限位連鎖裝置各零部件尺寸表：

名稱	尺寸	名稱	尺寸
滑輪	Φ50mm，尺寸可調整	鋼絲繩	根據風門間距離而定
螺母	Φ12mm，尺寸可調整	限位錘	寬200mm×高300mm
限位錘固定孔	Φ18mm，尺寸可調整	裝置固定孔	Φ12mm，尺寸可調整
內 管	3寸鋼管；高度520mm	外管	4寸鋼管；高度550mm
