品名：立風井防爆門

一、產品簡介：

礦井中，當采用立井抽出式通風時，在風井鎖口盤上需安設立風井防爆門，立風井防爆門是安裝在裝有主通風機的排風井口,即立風井井口上的特殊密封井蓋。它是為了保護通風機而設置的一個重要的安全設施。

正常情況下，立風井防爆門自由擱置在風井鎖口盤上。在正常通風時，立風井防爆門被用來隔離井下氣流與地面大氣，防止風流短路，保證通風系統正常。當井下一旦發生瓦斯或煤塵爆炸事故時，立風井防爆門被爆炸的氣流沖擊打開，從而爆炸氣流直接排放到地面大氣，起到卸壓作用，防止主通風機因爆炸氣流沖擊而造成損壞。

當主通風機停止運行時，可以打開立風井防爆門，以利用自然風壓通風。當需要返風，搬動返風壓板壓緊立風井防爆門，可及時進行返風。立風井防爆門重錘裝置，可按實際需要增減，以保證立風井防爆門在風機停止運轉時能自動升起。采用液體密封，密封介質采用機油或油水混合物，不結冰地區可以水封。

二、結構特點：

立風井防爆門由防爆蓋、返風裝置、重錘裝置等部件組成。

（1）立風井防爆門防爆蓋采用錐形結構，由鋼板、角鋼組焊成型。

（2）立風井防爆門門體結構：采用錐角為30°的截錐形圓中、殼結構，圓筒形立壁及外密封圈第三部分焊接為一體，由于門體較大，將門體分為四塊（用于井筒直徑3~5米）和八塊（用于井筒直徑5~7米）兩種組合方式。塊與塊的聯結采用角鋼搭接焊并夾以膠墊（立壁部分用石棉墊）用螺栓緊固。

（3）立風井防爆門返風裝置為壓板式，返風裝置的橫梁為槽鋼，是鋼板組焊件。

（4）立風井防爆門重錘裝置由重錘架、滑輪、配重組成。重錘的配重按以下原則考慮：當風機停風時，立風井防爆門能自動打開；立風井防爆門關閉時要取下一定數量的重錘塊才能使門復位。重錘的行程分別按門的開啟高度1米（用于井筒直徑3~5米）和1.5米（用于井筒直徑5~7米）來確定。

（5）立風井防爆門密封方式采用鋼板組焊外圈板固定15橡膠板密封。

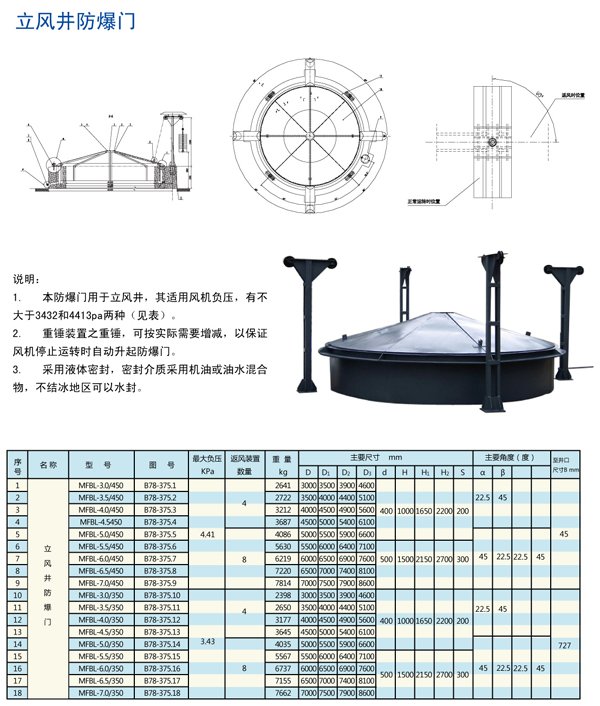

三、規格參數：

立風井防爆門是按照井口直徑選型，其適用風機負壓，立風井防爆門按風機負壓分為不大于350mm水柱和不大于450mm水柱兩大類，有不大于3432pa和4413pa兩種。立風井防爆門按井口直徑有9個規格，共18個型號。

四、執行標準：

（1）立風井防爆門為煤炭工業部設計研究院設計，產品質量標準和檢測標準嚴格執行Q/MS-3015-2006《立風井防爆門》。

（2）立風井防爆門的負壓是按《煤炭工業設計規范》中第2~106條規定：大型礦井一般不超過350毫米水柱；煤層易自燃的礦井和中型礦井一般不超過450毫米水柱。

五、安全規程：

第一百二十一條規定：裝有主要通風機的井口必須封閉嚴密；裝有主要通風機的出風井口應安裝防爆門。

第一百二十四條規定：主要通風機停止運行期間，必須打開井口防爆門和有關風門利用自然風壓通風。
