由于架線電機車具有系統簡單、堅固耐用、維護方便無污染的特點，我國大多數金屬中小型礦山目前均選用牽引型直流架線式電機車作為井下的主要運輸工具。

架空線路采用裸露鋁線沿巷道架設，電壓等級一般為220V和380V二種電壓等級，加上目前我國大多數中小型礦山由于井下巷道狹窄，空間受限，空氣潮濕，人員與機車同行于同一條巷道，現狀是很多地點達不到規程規定的巷道架設高度，人員的觸電傷亡事故的危害程度高。因觸電造成死亡事故的也時有發生，給礦井安全生產造成重大事故和不可挽回的損失，給礦工家庭帶來巨大的傷痛。

針對礦山機電安全管理的需求，我公司研發了電機車直流架線防觸電智能保護系統，電機車架線防觸電系統采用觸摸屏人機界面和PLC可編程邏輯控制器為核心，配合電流傳感器及相關繼電器等構成。

目前已在多個礦井中進行了應用，經過一年多的運行，在電機車架線用電安全方面取得了較好的效果，并在使用過程中不斷進行定制化改進，最終取得了較好的成效。

系統簡介

電機車架空線防觸電智能控制系統（專利號：ZL2019214255216軟著登記號：2019SR1028333），利用先進的PLC可編程自動控制技術，最大限度降低了礦山運輸系統中架線電機車架空線長期帶電的重大事故隱患的危害，從而可大大減少因接觸架空線而造成的人員觸電傷亡事故。

本系統的保護措施很完善，包括過流、過壓、超溫、欠壓、人員觸電和低壓狀態等報警，電流和電壓保護值可根據情況在觸摸屏上設定。在觸摸屏上可監測低壓輸出電壓及主線路的電壓值，電流值，主線路接通時間等信息。

系統工作原理

主架線輸送高壓電時，在架線沿途分段安裝聲光報警系統（此系統需定制），該聲光報警系統可發出可見的紅外光幕線，以警示人員注意行走，并伴隨120分貝的語音提醒，可定制語音。

在架線停電后，給線路輸入一個較低的24V左右直流安全電壓，當?shù)V工使用機車時，機車導電桿觸碰架線并產生瞬間短路觸電電流（該電流可根據現場使用情況而設定），經過PLC取樣，分析，判斷后電機車架線切換為直流270V電機車工作電壓，保證了系統運行的準確性。當電機車不使用后，經時間延時（該延時時間可根據現場使用情況而設定）后，切斷270V高壓轉換至低壓24V，此時線路只維持一個較低的24V安全電壓，也保證了人員不會發生觸電事故。

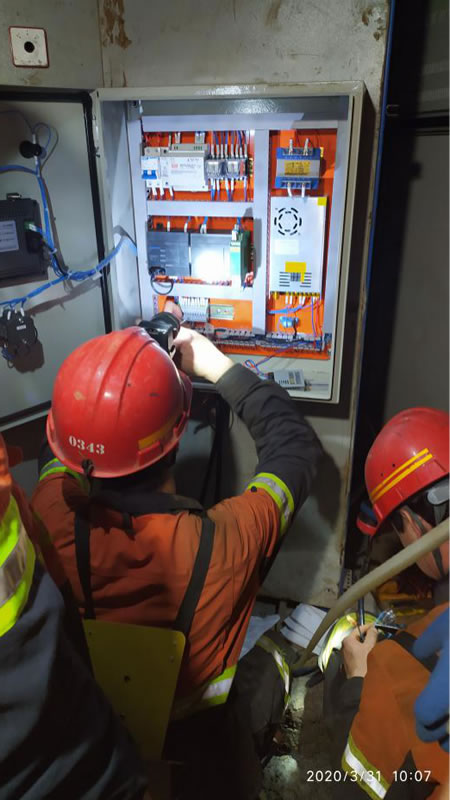

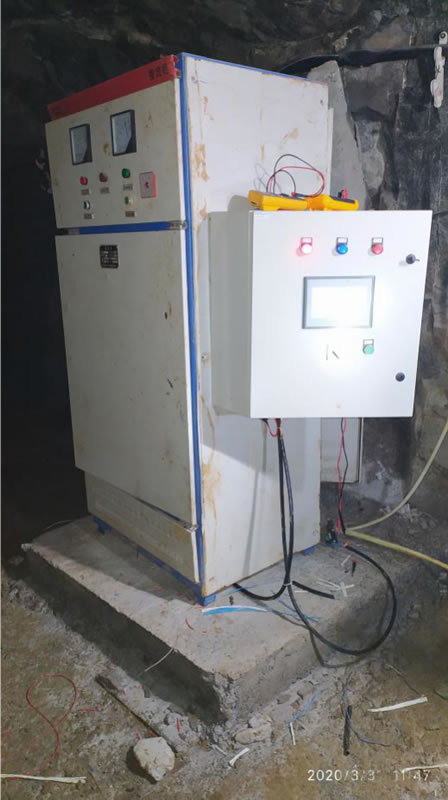

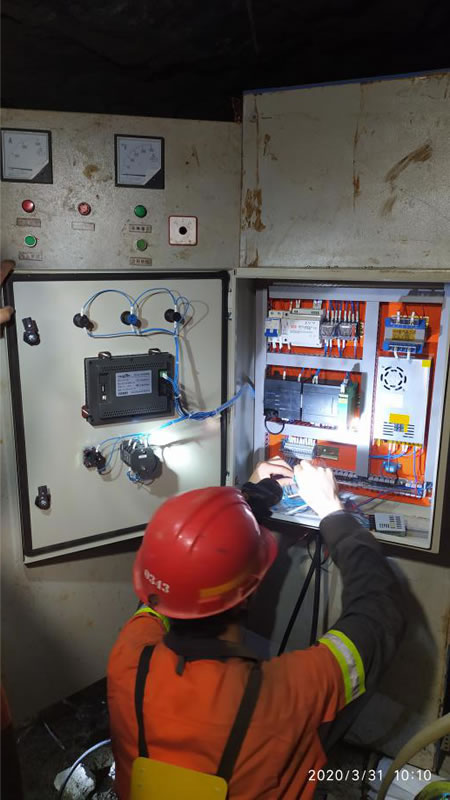

調試現場：

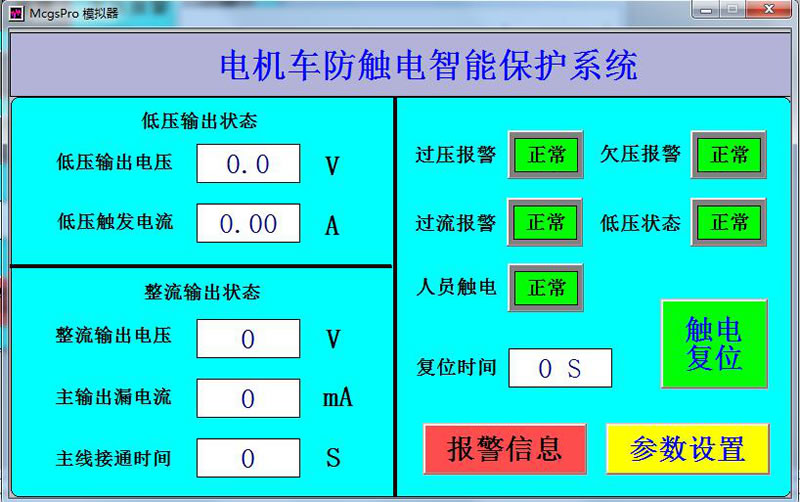

監測畫面

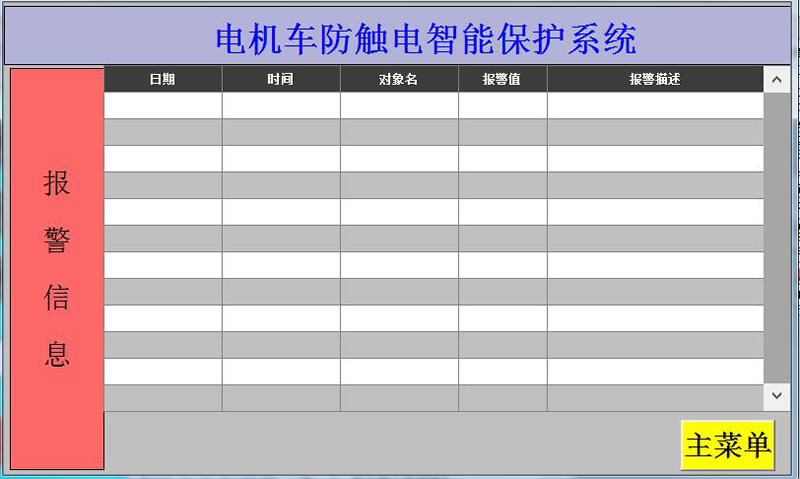

報警信息畫面

專利證書
