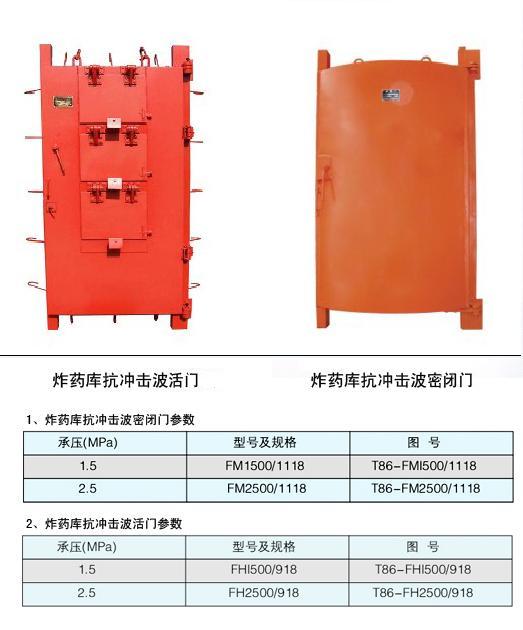

品名：井下炸藥庫抗沖擊波密閉門

一、產品簡介：

FM井下炸藥庫抗沖擊波密閉門用于井下材料庫和材料發放硐室，起隔離作用。阻止沖擊波及產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出。

二、結構特點：

FM井下炸藥庫抗沖擊波密閉門由門框、門扇、閉鎖裝置、餃頁等部件組成。

1.門框為不等邊角組焊框架結構。

2.門扇上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12度角的活門懸板。

3.閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸，手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖芯，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。

4.下餃頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。

5.密封方式采用“9”字形截面橡膠條密封。

三、技術參數：

          圖號 門框尺寸 承壓（kPa)

T86-FM2500/1118        1100*1800              2500

T86-FM1500/1118        1100*1800              1500
